下开式堰门

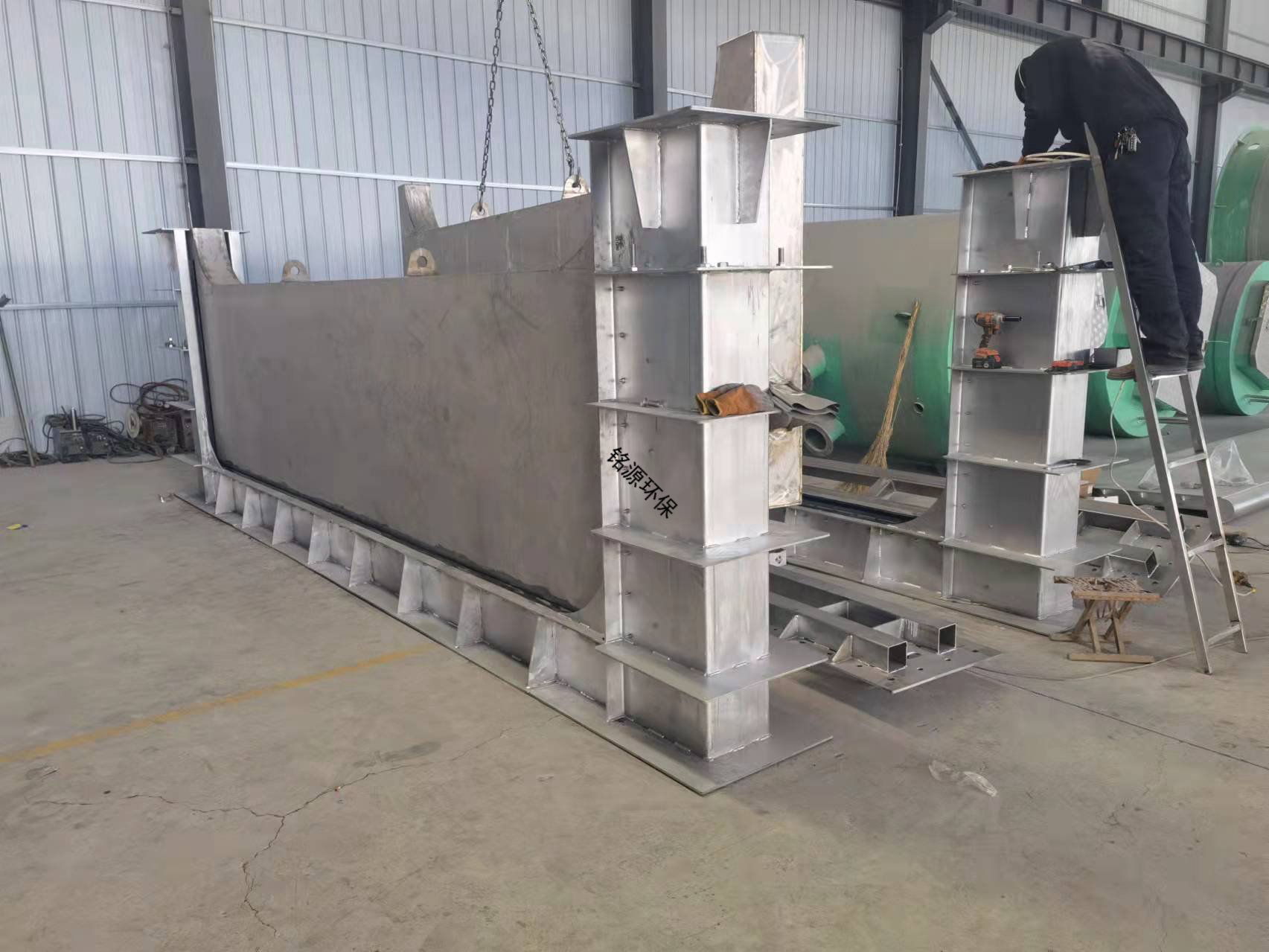

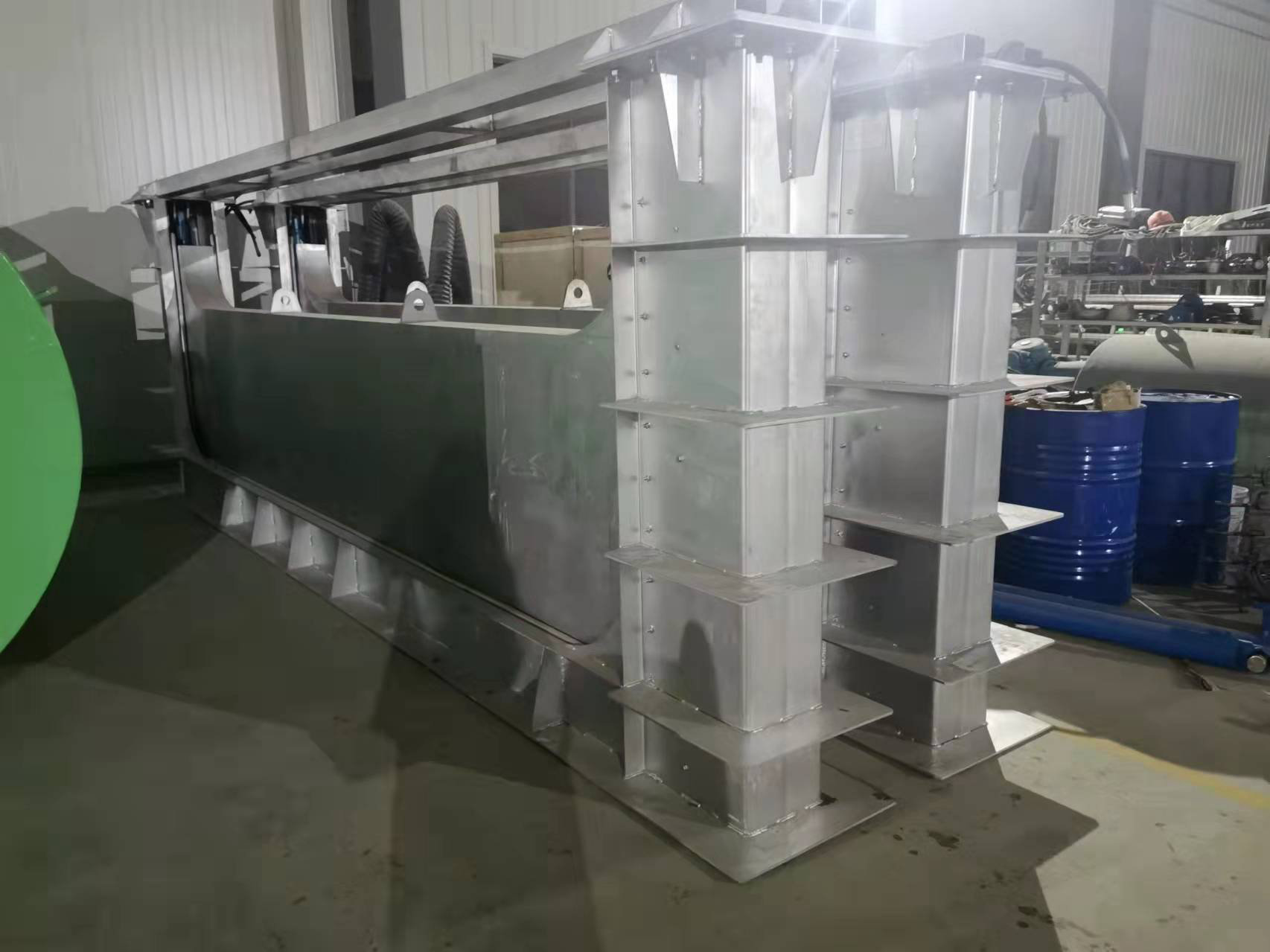

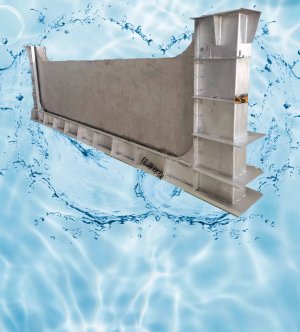

在排水管网雨水溢流前的水位控制系统中，通过堰门控制排水管内雨水的液面高度，但堰门结构复杂。比如对于液压下开式堰门而言，其主要由堰板、堰框和油缸组合而成。堰板、堰框由不锈钢薄板折弯焊接而组成。由于堰门密封要求非常高，现场拼装困难，主要采取厂内完全拼装成整体，现场吊装的方式安装。

背景技术

主要作用是蓄水、冲洗和排水。他可以调节蓄水水量，或者将下水管道水位升高。产生强大的水力波，对下水道进行冲刷。还可以用于控制排水设施的排水量，主要是依靠液压驱动，该产品材质：利用压力密闭技术精密生产而成，以此保证产品的质量。

技术背景

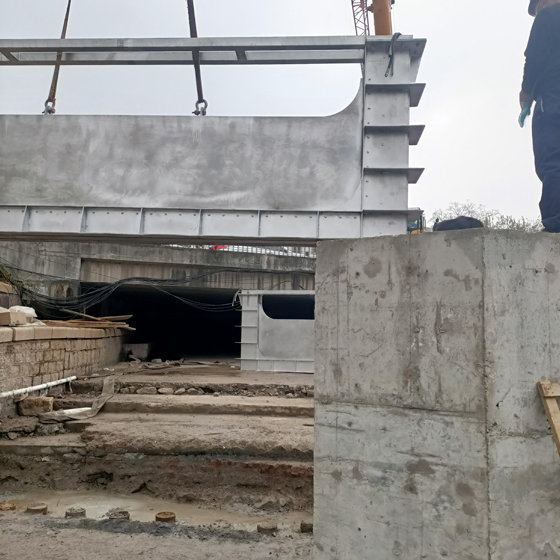

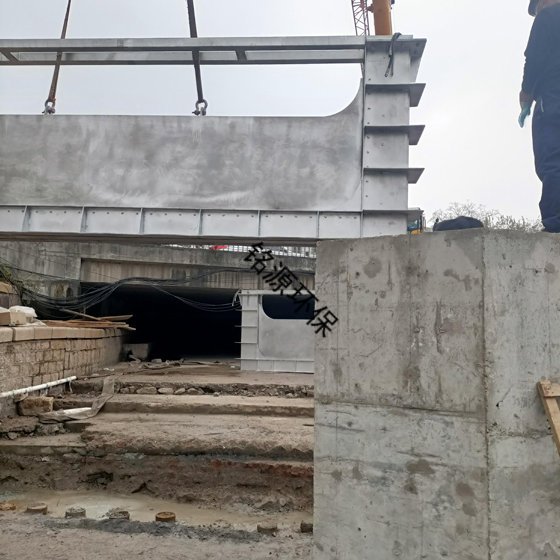

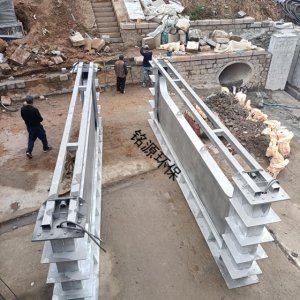

现场吊装定位时，由于堰框主体为不锈钢薄板，如果采取门槽预埋钢板焊接钢筋定位的方式，即门槽浇筑时，将钢板预埋进去，堰门吊装入门槽后，用钢筋将堰框和预埋钢板焊接连接，这种方式在焊接时会破坏堰框导致堰框变形，影响堰门整体防渗。

主要作用是蓄水、冲洗和排水。他可以调节蓄水水量，或者将下水管道水位增高。产生强大的水力波，对下水道进行冲刷。还可以用于控制排水设施的排水量，主要是依靠液压驱动，该产品材质：利用压力密闭技术精密生产而成，以此保证产品的质量。

结构与工作原理

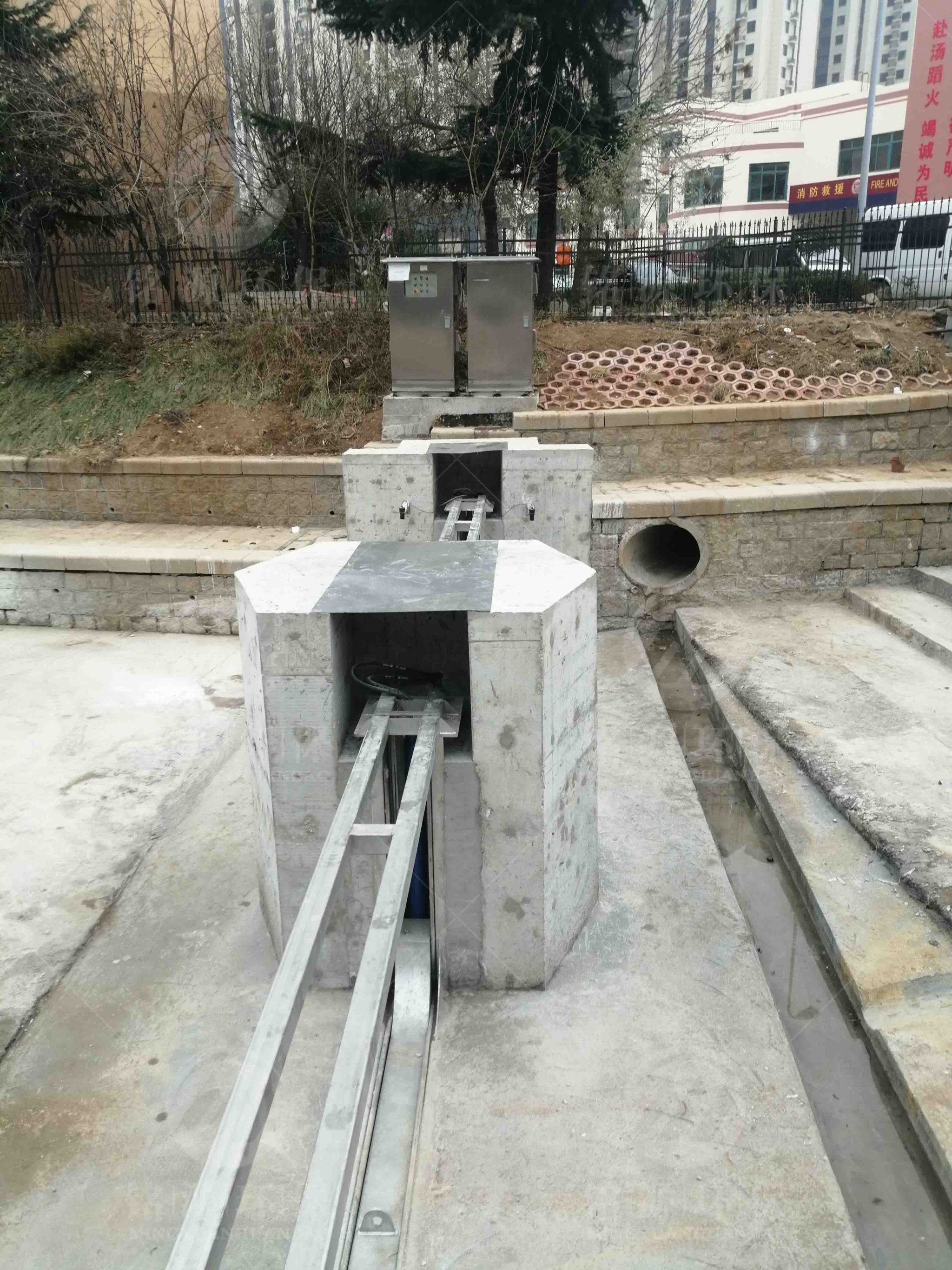

液压下开式堰门系统主要有堰门、液压系统、超声波液位计、控制系统等组成，为方便后期检修，—般堰门前后预留检修闸槽。

液压下开式堰门由启闭油缸驱动控制门板升降。启闭油缸可配备自动控制系统，对液压下开式堰门可实现无人值守自动控制。上游的水是从门板的上端溢流出来，门板可根据需要升降并且可停止在任意位置，以控制配水流量或调节上游水位，可实现冲洗、水位控制和流量控制等多种功能。

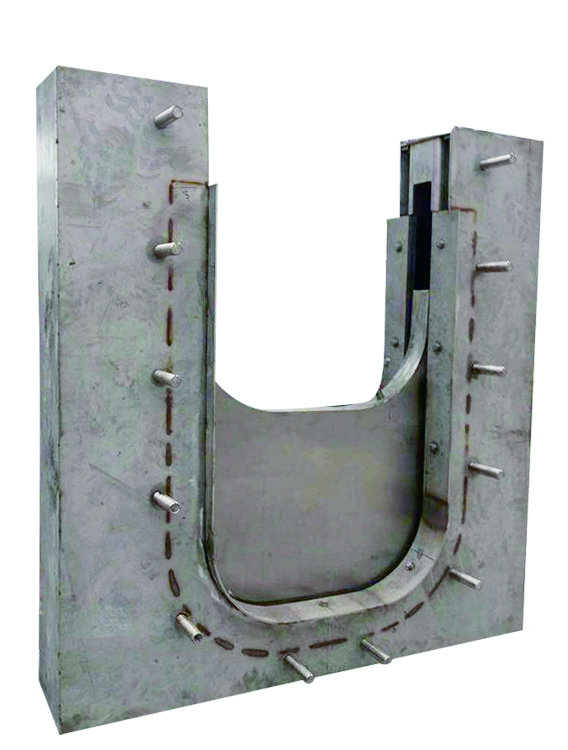

超声波液位传感器检测堰门两侧水位转换为电信号给控制系统，控制系统驱动堰门两侧油缸驱动堰板在导向槽中上下滑动，导向槽的两侧及底部装有橡胶密封件起到密封作用（可做三面或四面密封），油缸带有位移传感器，能精准控制堰板在任意位置停止，在停电实时，控制上游水位、冲洗、防倒灌等多种功能。

产品特点

1.结构紧凑，堰门向下开启，不占用上部的安装空间，不影响地面上的景观；

2.使用寿命长，闸板与导轨之间装有防锁死结构使密封面磨损非常小。

3.堰门主要采用不锈钢焊接制成，具有很好的耐酸碱及耐大部分腐蚀性化学品及污水、海水等。

4.电动控制装置，定位精确、操作轻巧、易实现自控和远控。堰门可以就地或远程监控，堰门可停在任意的高度位置；

5.维护、保养简单方便，若经多年使用后出现泄漏现象，只需将闸板吊起，调换门框上橡胶密封圈即可，省时省力，维修成本低。。

重量轻，约为普通闸门的1/3重量。密封性好，采用橡胶软密封，密封效果好，可以双向密封；

产品用途

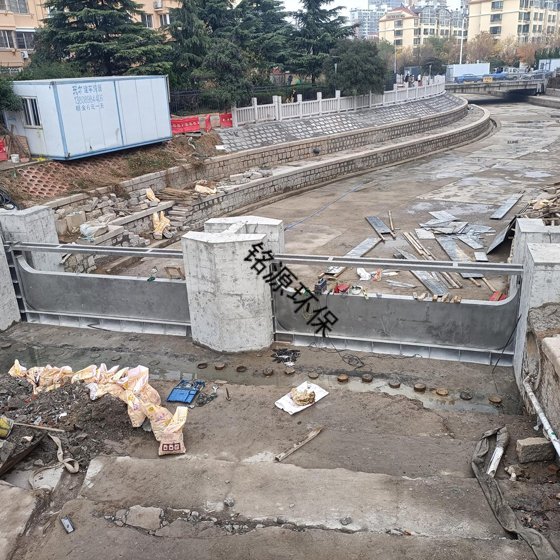

液压下开式堰门用于管道、箱涵或渠道中(其中箱涵较多)。可以起到截流、防倒灌、调节流量的作用。该设备向下开启，不占用上部空间，采用液压式启闭机启闭，因此也称液压下开式堰门。
